用于测量在允许电压下不导电的材料、电工产品、各种元器件的绝缘电阻；与恒温水浴配套后，还能测量不一样的温度下的塑料电线电缆（无屏蔽层）的绝缘电阻。
在现代工业生产与特殊作业环境中，静电放电（ESD）不仅可能干扰电子设备的正常运行，更可能引燃易燃易爆气体，对人员安全构成严重威胁。随着电子、化工、石油及医药行业的加快速度进行发展，服装作为人体最直接的防护屏障，其防静电性能的重要性日益凸显。
为了科学评估服装材料的静电消散能力，标准化的测试方法与专用仪器应运而生。GB/T 22042《服装 防静电性能 表面电阻率试验方法》便是其中的核心标准之一。该标准规定了通过测量材料表面电阻率来评价服装防静电性能的试验方法。相应的测试仪器——GB/T22042服装防静电性能表面电阻率试验仪，集成了高精度微处理器控制技术、宽量程电阻测量技术及人机交互界面，能够为纺织品、防静电服、洁净织物等提供稳定、可靠的检验测试的数据。本文将深入剖析该设备的技术细节、应用价值及操作规范。

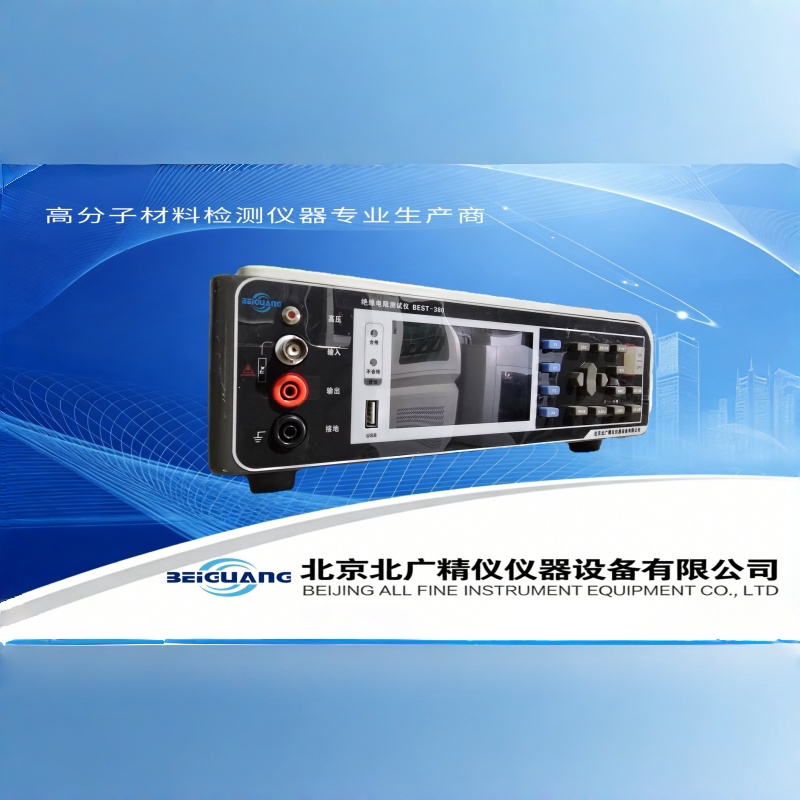

GB/T22042服装防静电性能表面电阻率试验仪本质上是一台高绝缘电阻测试仪，专用于测量导电纤维、防静电织物及各类服装材料的电学性能。其核心功能在于量化材料表面及内部对电流的阻碍作用。
表面电阻率（Surface Resistivity）：指材料表面单位面积上所具有的电阻，它反映了材料表面电荷泄漏的能力。在GB/T 22042中，通过特定的电极配置测量材料的表面电阻，进而评估服装在穿着过程中静电荷的积聚与消散特性。
体积电阻率（Volume Resistivity）：指材料单位体积内的电阻，反映了材料内部的导电特性。
2. 测量原理仪器基于欧姆定律（R=U/I）设计。通过在被测试样两端施加一个稳定的直流电压（U），测量流过试样的微弱电流（I），从而计算出电阻值（R）。
测试电压：仪器可提供1V至1000V连续可调的直流测试电压。连续可调的电压功能允许用户根据不同的材料特性（如半导电材料或超绝缘材料）选择最合适的测试条件，避免因电压过高导致材料击穿或因电压过低导致信号过弱。
电阻范围：测量范围覆盖102Ω102Ω至1016Ω1016Ω，基本覆盖了从导电材料到超绝缘材料的广泛需求。对于超出直显范围的极高阻值，可经过测量电流换算得出，理论上限可达1020Ω1020Ω级别。
在选择和使用此类高精密仪器时，了解其核心性能指标是确保测试结果准确可靠的前提。以下是该设备的关键技术参数，这些参数共同构成了设备的性能基准。
1-1000V连续可调电压：这一特性是该设备的核心优势。相比于传统的固定档位电压（如100V、500V、1000V），连续可调电压允许用户进行更精细的材料特性分析，例如寻找材料的伏安特性曲线线性区，或模拟不同工况下的电场强度。
1016Ω1016Ω测量上限：如此宽广的量程使得该设备不仅能测试普通的防静电织物（通常在106106~1011Ω1011Ω），还能测试高性能的在允许电压下不导电的材料，应用场景范围极广。
1%的基本精度：高精度的测量能力确保了测试数据的可信度，对需要通过CNAS认证的检测实验室而言，这是出具权威报告的基础。
双模式供电：110V~240V的宽电压输入范围，使得设备能适应全球不一样的地区的电网标准，提高了设备的通用性。
该仪器的卓越性能源于其精密的硬件架构。它将高压电源、微弱信号采集、自动控制及人机交互等多个子系统有机地结合在一起。
微处理器：采用高性能微处理器（MCU）进行全数字化控制。微处理器负责协调电压输出、数据采集、运算处理及屏幕显示，确保测试过程的自动化与智能化。
恒压测试技术：仪器采用恒压测试法，在测试过程中保持输出电压的绝对稳定，不受负载变化的影响。这对于保证测量结果的重复性至关重要。
高压源：内置高稳定度直流高压源，能够输出1-1000V的直流电压。电压的稳定度直接影响测量结果的精度。
高阻计：核心测量单元为高阻计，具备极高的输入阻抗和微电流测量能力。它能够从复杂的电磁环境中提取出皮安（pA）级别的泄漏电流信号。
显示屏：4.3寸TFT高清彩屏，提供清晰的图形化界面，支持中英文切换，操作逻辑直观。
LAN接口（以太网）：支持TCP/IP协议，便于接入局域网，实现远程控制和数据采集。
Handler接口：用于连接自动分选系统，可应用于生产线上的全自动流水线测试。
测试电极：标配符合规定标准的测试电极，用于夹持或接触试样。电极的材质与尺寸经过精密设计，以确保与试样的良好接触及测试面积的准确性。
屏蔽箱：标配屏蔽箱，用于消除外界电磁场对微弱电流测量的干扰，提高测试数据的稳定性。
该仪器的操作的过程设计充足表现了“便捷性”与“智能化”的理念。从开机到出结果，整一个完整的过程流线. 测试模式选择
：这是该设备的一大亮点。用户无需手动调节电压档位，开机后按下“开始”键，仪器会自动进行扫描测试，自动换挡，快速显示出最终的电阻或电阻率结果。这种模式很适合生产线质检或大批量样品的快速筛查。
：允许用户自定义测试电压、测试时间等参数，适合科研人员进行深入的材料特性研究。
：仪器具备强大的设置记忆功能。用户都能够将常用的测试参数（如电压、时间、模式）保存为特定的“测量模式”，开机后直接调用，无需反复设置，提高了工作效率。
：支持存储10组不同的设置数据，满足多种材料（如纺织品、橡胶、塑料）的测试需求。
：内置专业分选功能，可设置合格/不合格的判定限值。测试结果直接显示“合格”或“不合格”，并伴有声光提示，极大地方便了质量控制。
：提供配套的上位机软件，通过RS232或LAN接口连接计算机。软件界面友好，支持SCPI（可编程仪器标准命令集）指令，可以在一定程度上完成对仪器的完全远程控制。
：计算机可以实时采集测试数据，生成Excel或Word格式的测试报告，包含电阻、电流、电压、电阻率等多维度信息，并可绘制趋势图，便于进行统计过程控制（SPC）分析。
：《服装 防静电性能 表面电阻率试验方法》。这是仪器名称的直接来源，专门用于测定服装材料的表面电阻率。
：《服装 防静电性能 通过材料的电阻(垂直电阻)试验方法》。与表面电阻率测试相辅相成，共同构成服装防静电性能的完整评价体系。
：《纺织品 静电性能的评定 第6部分：纤维泄漏电阻》。用于评定纺织纤维的静电泄漏能力。
：《硫化橡胶 工业用抗静电和导电产品 电阻极限范围》。虽然针对橡胶，但其测试原理与服装材料类似，同样适用。
：《电子科技类产品防静电放电控制手册》。军用标准，对电子科技类产品的静电防护提出了严格要求。
：用于检测石油、化工、燃气等行业的防静电工作服，确保其表面电阻率在安全范围内（通常为106106~1011Ω1011Ω），防止静电积聚引发火灾爆炸。
：帮助面料研发人员评估不同导电纤维混纺比例、不同织造工艺对材料电阻率的影响，优化产品设计。
：检测生产线上的防静电桌垫、防静电地板、防静电周转箱等材料的电阻性能，确保符合GJB 3007A等标准要求。
：对采购的防静电包装材料来入库抽检，防止不符合规则的材料流入生产线，造成电子元器件损坏。
：凭借其高精度和符合多项国家标准的能力，成为第三方检测实验室出具法定检验报告的核心设备。
：测试电极表面应保持清洁、无氧化层。若电极表面变脏，可用无水乙醇擦拭，然后晾干。
：仪器应在0℃~40℃、相对湿度80%RH以下的环境中使用。高湿度环境可能导致在允许电压下不导电的材料表面漏电，影响高阻值测量的准确性。
：尽量避免在强电磁干扰源附近使用仪器。使用屏蔽箱可以有效提升抗干扰能力。
GB/T22042服装防静电性能表面电阻率试验仪凭借其1V-1000V连续可调的测试电压、1016Ω1016Ω的超宽测量量程以及自动扫描、设置记忆等智能化功能，已成为纺织品、个体防护装备及电子制造业不可或缺的检测工具。它不仅仅可以满足GB/T 22042等多项国家标准的测试要求，还通过丰富的接口配置和远程控制能力，适应了从实验室研发到生产线自动化检测的多样化需求。对于致力于提升产品质量、保障生产安全的工程师和质检人员而言，掌握该设备的技术原理与操作规范，是构建完善质量控制体系的重要环节。随工业对静电防护要求的逐步的提升，这类高精度、多功能的电阻测试设备必将在未来的工业发展中扮演更重要的角色。
