采用变频电源与单片机数字化处理架构，突破传统电桥的测量逻辑，可实现自动频率变换、信号模数转换与数据运算，测试结果直接显示电容量Cx、介质损耗角正切tgδ、相对介电常数ε，无需人工干预换算。
介电常数（ε）与介质损耗角正切（tanδ，即D值）是无机非金属材料电学性能的核心评价指标，对瓷类材料而言，这两项参数直接决定了其适用场景：特高压线路用盘形悬式瓷绝缘子需控制工频下的tanδ以降低运行时发热与污闪风险；电子级氧化铝、氮化铝陶瓷基片需保障ε稳定、tanδ处于低位，适配高频功率器件、5G通信模块的散热与信号传输需求；微波通信用的钛酸钡、钛酸锶介质陶瓷需匹配特定频率下的ε与Q值（Q=1/D）；日用瓷釉层若用于微波加热场景，也需验证介电损耗以避免加热炸裂。
GB/T1409-2006《固体在允许电压下不导电的材料在工频、音频、高频下介电常数和介质损耗角正切值的试验方法》是瓷类等固体在允许电压下不导电的材料介电性能测试的常用方法规范，同时ASTM D150、IEC60250等规范也在出口瓷元件、跨境贸易检测中被频繁引用。传统瓷类介电测试多采用Q表或手动工频电桥，存在测试频率固定、需人工换算结果、硬脆瓷试样易压碎、表面不平整试样测量误差大等问题，难以适配当前瓷产业多品类、批量化的检测需求。

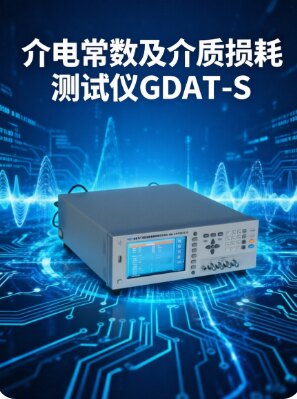

GB/T1409-2006瓷器介电常数介质损耗测试仪GDAT-S基于高频阻抗分析架构开发，严格适配GB/T1409-2006对固体在允许电压下不导电的材料的测试要求，工作频率覆盖20Hz~2MHz，可选配至5MHz，支持接触、薄膜、非接触三类电极法，可直接输出ε与D值无需人工计算，同时满足ASTM D150、IEC60250等规范要求，可覆盖高压瓷绝缘子、电子陶瓷基片、微波介质陶瓷、日用瓷等多类瓷试样的检测需求，适配研发、量产质控、第三方检测等场景。
◎高频阻抗分析仪电容值Cp分辨率0.00001pF和6位D值显示，保证了ε和D值精度和重复性。
测试适配试样:直径Φ10～56mm,厚度10mm，支持接触电极法、薄膜电极法、非接触法三种测试模式，适配软材料、表面不平整试样、薄膜试样测试
设备采用平板电容器法作为核心测试原理：将瓷试样置入平板测试电极之间，通过高频阻抗分析仪分别采集未放试样时的空载电容C0、损耗D0，与放入试样后的带载电容Cp、损耗D，结合试样厚度、电极面积等几何参数，自动计算相对介电常数ε与介质损耗角正切D，无需人工代入公式换算，减少运算误差。
针对GB/T1409-2006的要求，设备可覆盖标准中规定的20Hz~2MHz频率区间测试，支持标准中推荐的平行板电极法接线方式，测试流程符合规定标准中“试样预处理-电极安装-参数设置-读数记录”的通用要求。同时设备同时满足ASTM D150、IEC60250的测试逻辑，可实现同一样品一次性装夹，切换标准模式输出对应格式的测试数据，适配出口瓷元件、跨境第三方检测的多规范需求，无需为不同标准单独配置测试设备。
瓷类材料多为无机非金属硬脆材质，部分品类表面带有釉层、粗糙度较高，或是厚度仅为0.1mm级的薄基片，传统接触式电极易压碎试样或引入接触误差，设备支持的三类电极法可针对性解决该类问题：接触电极法适配表面抛光的高致密度瓷试样（如95%氧化铝瓷、滑石瓷），接触稳定性高，测量精度高；薄膜电极法适配厚度0.1mm以下的薄瓷片（如MLCC用陶瓷基片、功率器件载板），柔性电极无需大力压紧，避免脆薄试样崩边破碎；非接触电极法适配表面带釉层的日用瓷、粗陶试样，或表面粗糙度较高的未抛光瓷坯，无需非间接接触试样表面，既避免压碎试样，也规避了表面不平整带来的接触电阻误差。
瓷类试样的形态、性能差异较大，设备在设计层面针对瓷测试的常见痛点做了专项优化：
第一是频率覆盖适配瓷的多场景工况：高压瓷绝缘子的工作频率为工频50Hz，射频介质陶瓷的工作频率为kHz~MHz级，设备20Hz~2MHz的连续可调频率、10mHz的步进精度，可完整覆盖瓷类材料的工频到高频使用区间，支持频率扫描测试，例如从50Hz扫至1MHz，记录ε随频率的下降趋势与tanδ的峰值位置，为陶瓷配方优化提供数据支撑。
第二是试样保护设计：瓷类材料硬脆，受力易碎，设备自带电压/电流自动电平调整（ALC）功能，可根据试样阻抗自动调整输出信号电平，避免电平过高击穿薄瓷片；薄膜与非接触电极法无需大力压紧试样，微分头分辨率为10μm，调节时可通过细微进给控制电极与试样的接触压力，降低试样破碎概率。
第三是多参数协同测试：瓷类材料的介电性能可能随直流偏置变化，例如叠层压电陶瓷、抗偏压介质陶瓷，设备内置-5V~+5V直流偏置源，可选外接大电流偏置源，可模拟试样实际在做的工作状态测试ε与D值；同时支持10点列表扫描测试，可一次性设置10组不同频率、电平的测试参数，自动依次完成测试，适配陶瓷研发的多元参数验证需求。
第四是电极适配范围：标配测试电极适配直径10~56mm、厚度10mm的常规瓷试样，针对大尺寸瓷绝缘子、超大规格陶瓷基片，可扩展适配更大尺寸的平板电极；针对异形瓷试样（如瓷环、瓷管），可搭配对应形状的接触电极，满足非标瓷类试样的测试需求。
设备采用4.3寸TFT液晶屏搭配实体功能按键的交互方案，支持中英文菜单切换，菜单术语与GB/T1409-2006等规范的表述对齐，降低操作门槛，无经验人员经短期熟悉即可上手。
针对瓷类批量测试的场景，设备做了多项效率优化：内置20组仪器设定值存储功能，可将不同瓷类的测试参数预设保存，例如将95氧化铝瓷的测试参数（频率1kHz、信号电平1V、接触电极法、ALC开启）存为第一组，将薄氮化铝基片的测试参数（频率100kHz、信号电平0.5V、薄膜电极法）存为第二组，换产时直接调取对应方案，无需重复设置参数，减少装调时间。
测试流程针对瓷试样装夹做了简化：装样完成后，设置好试样厚度、电极面积等几何参数，选择对应电极法，启动测试后即可自动完成清零、信号采集、结果计算，最快13ms/次的出结果速度，适配量产线的批量抽检需求。测试过程中可实时监视V、I信号电平，若出现电平异常跳变，可判断为试样击穿或接触不良，及时终止测试避免设备损坏。
设备支持直读、△、△%三种显示方式，△模式可显示当前测试值与存储的标准值的偏差，适配量产线的合格性快速判定；内置10档分选与计数功能，可预设ε与D的合格区间，测试完成后自动输出分选结果，搭配HANDLER接口可对接自动分拣机，实现瓷基片、小尺寸瓷元件的自动测试分拣。
瓷类检测的数据溯源需求较强，尤其是第三方检测、出口贸易检测场景，需保障测试数据的完整性与可追溯性。设备配备了多维度的数据与接口配置：
本地存储可保存20组仪器设定值与 recent 测试数据，支持内部文件存储与外部U盘文件保存，测试完成后可直接将包含测试时间、频率、电平、ε、D、试样信息的完整数据导出至U盘，格式兼容常规表格软件，可直接用于检验测试报告编制。
接口配置覆盖单机到系统级集成需求：RS232C接口可对接上位机，通过SCPI指令集实现远程控制，支持用LabVIEW、Python等工具开发定制化测试程序，例如搭配恒温台实现“-40℃~150℃温度区间内陶瓷ε随气温变化的自动测试”，或搭配自动送样机实现产线无人值守测试；LAN接口支持LXI Class C协议，可接入实验室信息管理系统（LIMS），实现测试数据自动上传、报告自动生成、检测流程追溯；HANDLER接口可对接自动分拣设备，GPIB接口可适配传统自动化测试产线的控制需求，USB接口支持外接键盘、U盘等外设。
针对瓷类研发的进阶需求，设备支持开路/短路点频清零、扫频清零、负载校准三类校准方式，可通过校准件消除测试线缆、电极的系统误差，保障薄瓷片、高介陶瓷等小信号、高精度测试场景的数据可靠性；等效方式支持串联、并联切换，可适配不同阻抗特性的瓷试样测试需求。
特高压线路用盘形悬式瓷绝缘子的tanδ是出厂必检项，依据GB/T1409-2006要求需在工频50Hz下测试，同时行业内常通过扫频测试判断绝缘子内部是不是真的存在气隙、杂质等缺陷。某绝缘子厂商采用GDAT-S开展检测：设定测试频率50Hz，信号电平10V，接触电极法测试瓷件的tanδ，同时开展20Hz~2MHz的扫频测试，若某频率点tanδ出现突增，可预判内部存在分层或杂质缺陷，比单一工频测试更能覆盖隐性质量上的问题。设备直接输出结果无需人工换算，单件测试时间较传统电桥缩短60%，适配批量出厂检测需求。
新能源、5G通信用的氧化铝、氮化铝陶瓷基片需验证1kHz~1MHz频率区间的ε与tanδ，避免高频工作时损耗过高导致发热。某陶瓷基片厂商采用GDAT-S的10点列表扫描功能，一次性设置1kHz、10kHz、100kHz、1MHz四个频点，自动测试薄基片的介电性能，薄膜电极法避免压碎0.3mm厚的氮化铝基片，ALC功能自动调整电平避免击穿。研发阶段通过10mHz步进的频率扫描，记录ε随频率的变化曲线，优化了陶瓷烧结工艺，将1MHz下的tanδ降低了15%。
钛酸钡、钛酸锶系微波介质陶瓷需验证特定频率下的ε与Q值，适配滤波器、天线等微波元件的需求。某科研院所采用GDAT-S测试微波陶瓷的介电性能：设定测试频率为介质谐振频率点，通过10mHz步进微调频率找到tanδ最低点，计算对应Q值，内部直流偏置源可模拟元件工作时的偏压环境，测试加偏压后的介电性能变化，为配方优化提供数据支撑。设备ε在10kHz下的测量精度为±2%，可满足研发级测试需求。
带釉层的日用瓷、卫生瓷若用于微波加热场景，需验证釉层的介电损耗，避免加热时局部过热炸裂。某陶瓷卫浴企业采用GDAT-S的非接触电极法测试釉层性能：无需接触釉面，避免划伤或压碎试样，直接测试表面层的ε与D值，对比不同釉料配方的损耗差异，筛选出的低损耗釉料可使微波加热时的炸裂率降低40%。针对表面粗糙的粗陶试样，非接触法也可规避接触电阻误差，测试结果重复性较好。
某第三方检验测试的机构承接出口电子陶瓷元件的检验测试业务，客户要求同时符合GB/T1409-2006、ASTM D150、IEC60250三类规范。引入GDAT-S后，同一样品装夹后可切换不同规范模式输出对应数据，不需要重新装样或换设备，检测效率提升近一倍；LAN接口接入LIMS系统后，测试数据自动上传，报告编制时间缩短70%，可覆盖高压瓷、电子陶瓷、日用瓷等多类瓷试样的检测需求，年度检测业务量提升明显。
测试装置维护：瓷类试样硬度高，装样时若落入陶瓷碎屑，易划伤电极表面或卡滞微分头，每次测试完成后需用无水乙醇擦拭电极表面，必要时用干燥压缩空气吹扫电极缝隙；微分头分辨率为10μm，调节时不可用力拧转，避免精度偏移，若测试厚度类数据出现异常，可重新校准微分头的零位。
校准管理：建议每12个月对设备做一次全量程计量校准，陶瓷介电测试对电极、线缆的误差较敏感，换电极类型、换测试频率范围、长期停用后重新启用时，需先做开路/短路清零，高介陶瓷（ε1000）测试前建议做负载校准，消除系统误差。
瓷试样制备：常规测试试样建议制备为直径10~56mm的圆片，厚度不超过10mm，表面打磨平整，厚度均匀性偏差±2%，边缘倒小圆角避免划伤电极；多孔陶器试样需先在60℃烘箱烘干2小时，去除吸附的水分，避免水分导致D值偏高；表面带釉层、粗糙度高的试样优先选用非接触电极法，避免强行接触导致试样破碎或数据误差。
环境要求：高精度测试建议在温度23±2℃、相对湿度50%±5%的恒温恒湿环境下进行，瓷试样需在测试环境下预处理至少24小时；设备操作温度0℃~40℃，湿度≤80%RH无凝结，避免在强电磁场、腐蚀性气体环境下测试，防止干扰信号影响高阻陶瓷的测试精度。
通过对比可见，GDAT-S在瓷类测试的场景覆盖、效率、数据可靠性上可适配更多需求，单台设备可覆盖从工频瓷绝缘子到高频微波陶瓷的全品类测试，无需为多频率、多规范测试配置多台设备，可降低检测设备的投入成本。
随着先进陶瓷产业的迭代升级，对介电性能测试的深度与广度提出了更加高的要求。GDAT-S的模块化设计最大限度地考虑了未来的技术延展性，能适应瓷类材料检验测试的长期发展需求。
多物理场耦合测试能力：设备开放的LAN与GPIB接口，支持与高低温试验箱、力学加载装置等外围设备构建多物理场耦合检测系统。例如，在新能源汽车用氮化硅陶瓷轴承球、高铁接触网用氧化铝绝缘子的研发中，科研人员可通过软件联动，实时采集试样在-55℃~200℃温度循环、或不同机械压力下，20Hz~2MHz频率区间内的ε与D值变化曲线。这种“温度-电场”或“应力-电场”耦合测试数据，对于评估瓷类部件在极端工况下的服役寿命具有极高的参考价值。
宽频带测试拓展：虽然设备标准配置的最高测试频率为2MHz，但通过选配高频扩展模块，可将使用频率提升至5MHz甚至更高。这对于微波介质陶瓷（如用于5G基站滤波器的钛酸镁系陶瓷）的研发至关重要。在高频段，材料的极化机制更复杂，通过10mHz步进的精细扫频功能，研究人能精准捕捉介质损耗角正切（D）的微小峰谷变化，从而优化陶瓷配方，降低高品质因数（Q值）的波动。
直流偏压模拟真实工况：针对多层陶瓷电容器（MLCC）等实际在做的工作中承受直流电压的瓷介元件，设备内置的-5V~+5V直流偏置源，以及支持外接大电流偏置源的能力，可模拟元件在通电状态下的介电性能。这对于检测瓷介材料的“偏压特性”——即施加直流电压后介电常数（ε）的跌落幅度，具备极其重大的现实意义。通过该功能的拓展应用，可以有效筛选出在高压工作环境下容量衰减过快的劣质瓷材。
自动化产线U机箱设计（注：此处延续前文风格，指标准上架尺寸）与丰富的HANDLER、RS232接口，使其能够无缝嵌入自动化生产线。配合机械臂自动上下料系统，可实现24小时不间断的瓷片分拣与检测。内置的10档分选功能与计数统计，可直接驱动喷码机或分拣气缸，将合格品与不合格品自动分流，极大提升了电子陶瓷基片、片式元器件等小尺寸瓷类产品的出厂检测效率。
鉴于瓷类材料的高硬度与脆性特征，以及高频测试电路的特殊性，操作人员需严格遵守以下规范，以确保人身安全、设备完好及数据准确。
高压防护：尽管设备常规测试电平较低，但在高介陶瓷测试中，内部生成的交流电压峰值可能达到±42Vp。严禁在测试过程中触摸电极或试样部分，尤其是在设备报警或出现异常声响时，应立即按下急停按钮，断开电源后才可以进行检查。
接地可靠性：设备必须连接至带有保护接地的三芯电源插座，接地电阻应小于4Ω。良好的接地不仅是测试精度的保障，更是防止设备漏电、抵御高频电磁干扰的必要措施。
防静电措施：在测试电子级陶瓷基片（如GaN功率器件用衬底）时，操作人员应佩戴防静电手环。虽然陶瓷本身绝缘，但附着在表面的微小金属颗粒或静电电荷，可能干扰高频电容量的微小读数，导致ε与D值出现跳变。
环境要求：避免在有强腐蚀性气体、易燃易爆粉尘或剧烈振动的环境中使用设备。高温高湿环境会导致平板电极表面氧化或结露，极度影响测试精度，建议在温度23±2℃、相对湿度50%±5%的标准实验室内进行高精度测试。
防破碎操作：利用微分头调节电极间距时，应遵循“先快后慢”的原则。当电极接近试样表面时，改用微调旋钮，利用10μm分辨率的微分头缓慢进给，直至电极与试样轻微接触即可。严禁用力旋压，特别是对于厚度小于0.5mm的薄瓷片或含有气孔的粗陶试样，过度加压极易导致隐性裂纹或瞬间崩碎。
电极选择：根据试样表面状态选择正真适合的电极法。表面平整光洁的抛光瓷片选用接触法；表面有釉层、凹凸不平的日用瓷或建筑瓷选用非接触法；极薄的瓷膜或怕压的生坯选用薄膜法。错误的电极选择不仅损伤试样，还会引入巨大的接触电阻误差。
试样清洁：装夹前，务必使用无水乙醇擦拭试样表面与电极工作面，去除指纹、油污或陶瓷粉末。对于多孔陶瓷，建议在60℃烘箱中烘干2小时，去除吸附的水分，因为水分子的高介电常数（ε≈80）会严重干扰测试结果，导致D值虚高。
校准先行：每次更换电极类型、测试频率跨度较大或每日开机后，一定要进行开路/短路清零校准。在进行高精度测量前，建议使用标准介质样品（如熔融石英、聚四氟乙烯）做验证，确保系统误差在允许范围内。
参数设置：根据试样预估的介电常数选择正真适合的测试频率与信号电平。对于高损耗瓷材，应适当降低测试电平，避免信号过载失真；对于低损耗瓷材，可适当提高电平以提升信噪比。
异常处理：若测试过程中出现数据剧烈跳动、报警灯闪烁或闻到焦糊味，应立马停止测试，检查试样是不是击穿、电极是否短路。在未查明原因前，严禁强行继续测试，以免烧毁设备内部的高频阻抗分析模块。
在GDAT-S的日常使用中，针对瓷类材料测试的特殊性，用户常会遇到以下问题，可参考下述方案进行排查：
答：这通常是由于电极接触压力不均或试样表面不平整导致的。建议改用薄膜电极法，利用柔性电极的自适应特性贴合试样表面。同时检查微分头调节是否过紧，导致瓷片微变形。此外，开启电压/电流的自动电平调整（ALC）功能，有助于稳定信号幅度，减少读数波动。
答：釉层通常含有碱金属氧化物（如钾、钠），这些成分在高频电场下会产生离子导电，导致D值升高。如果采用接触电极法，电极无法完全贴合釉面的微观凹凸，会产生“气隙电容”，导致测量结果失真。建议切换至非接触电极法，该方法能有效规避表面粗糙度的影响，测得的数据更接近釉层本身的真实介电性能。
答：首先检查校准件是否完好，连接线缆是否拧紧。其次，确认校准时的频率、电平参数与后续测试参数一致。高频测试对线缆长度敏感，若更换了非标配的测试电缆，需重新进行“电缆长度设置”（设备支持1m设置），并进行负载校准。另外，确保测试环境湿度不过高，湿度超标会导致标准件表面泄露电流增大。
答：在设备菜单中找到“列表扫描”功能，进入后可设置10组不同的测试参数（频率、电压、电流量程等）。例如，为了研究某压电陶瓷的频率特性，可设置从1kHz到1MHz的10个频点。启动扫描后，设备将自动按顺序执行测试，并生成一组数据列表，无需人工逐点调节，很适合材料研发阶段的特性普查。
答：设备支持多种方式导出数据。最直接的是通过USB HOST接口插入U盘，将当前测试结果或内部存储的文件保存为CSV格式，直接在电脑Excel中打开。对需要实时监控的场景，可通过LAN接口连接局域网，使用配套的上位机软件，实现测试数据的实时曲线绘制与远程监控。设备兼容LXI Class C协议，便于集成到现有的实验室信息管理系统（LIMS）中。
该厂主要生产750kV及以上等级的盘形悬式瓷绝缘子，传统工频耐压测试难以发现内部微小气隙或隐裂。引入GDAT-S后，技术人员利用设备的扫频功能，在20Hz~2MHz范围内对绝缘子进行介电谱扫描。通过一系列分析发现，含有隐裂的绝缘子在某一特定高频点（如500kHz）会出现非常明显的D值（介质损耗）突增峰，而正常绝缘子则无此现象。通过建立“损耗-频率”指纹图谱数据库，该厂成功将产品出厂合格率提升了2.3个百分点，有效杜绝了因内部缺陷导致的电网运行事故。
某高校材料学院致力于开发用于6G通信的超低损耗微波介质陶瓷。研究初期，团队使用传统Q表测试，频率点固定且精度不足，难以捕捉材料在高频段的细微性能变化。采用GDAT-S后，利用其10mHz步进的高精度频率扫描能力，团队成功观测到新型陶瓷材料在3.5GHz频点附近的介电常数色散曲线与损耗峰。结合内部直流偏置源，他们还研究了偏压对材料介电性能的影响，相关研究成果发表在了顶级材料学期刊上，设备的扫频与偏压功能为实验提供了关键数据支撑。
该企业生产大规模集成电路封装用氧化铝陶瓷基片，日产量达数万片，原有的抽检模式效率低下。通过引入GDAT-S并集成HANDLER接口，企业构建了自动化检测产线：机械臂自动抓取基片放入测试工位，设备在13ms内完成介电性能测试，并根据预设的ε与D值范围，通过分选信号驱动气动喷嘴，将合格品与不合格品（如烧结不足导致损耗过大的产品）自动分流。改造后，检测效率提升了10倍，人力成本降低了60%，实现了产品质量的全程可追溯。
某省产品质量监督检验研究院承担了全省日用陶瓷餐具的微波加热安全性评估任务。针对部分釉上彩陶瓷在微波炉中加热易爆裂的问题，检验人员使用GDAT-S的非接触电极法，对上百种市售陶瓷餐具的釉层进行了介电损耗测试。根据结果得出，爆裂率高的样品普遍具有较高的D值（0.05）。基于此，研究院起草了《微波适用陶瓷餐具介电性能要求》的区域标准，为非接触法在快速筛查不合格产品中的应用提供了科学依据。
随着物联网、AI与新材料技术的深层次地融合，介电常数介质损耗测试仪正朝着智能化、网络化、微型化的方向演进。GDAT-S作为一款成熟的测试平台，其设计理念与功能架构已为未来的技术升级预留了充足空间。
人工智能辅助诊断：未来的测试软件将集成AI算法，通过对海量历史测试数据的学习，能自动识别瓷类材料的介电谱特征，智能判断材料内部是不是真的存在气孔、分层、杂质等微观缺陷。例如，系统能根据D值随频率变化的微小异常，自动预警绝缘子有几率存在的“芯裂”风险，从而将质量检验从“事后把关”转变为“事前预测”。
云计算与大数据平台：借助设备标配的LAN接口与LXI协议，未来的检测实验室将实现“云测试”。分布在不同地点的多台GDAT-S设备能将测试数据实时上传至云端服务器，形成行业级的介电性能大数据库。研究人能通过云平台调取全世界内同类瓷材的测试数据，进行横向对比与趋势变化分析，加速新材料的研发周期。
原位无损害地进行检测技术：目前的测试大多需要将试样切割成特定尺寸，属于破坏性检测。未来的技术演进将聚焦于原位不伤害原有设备的检测，通过开发微型化、高灵敏度的非接触式探头，直接在生产线上对大型瓷绝缘子、未烧结的陶瓷坯体进行实时扫描。这将彻底改变传统的检测模式，实现从原材料到成品的全流程质量监控。
多功能集成化：单一的介电性能测试将逐渐向综合物性测试转变。未来的GDAT-S平台可能集成热导率测试、力学性能测试等功能模块，通过一次装夹，就可以获得材料的介电、热学、力学等多维度性能参数。这种多功能集成化设计将极大地提升检测效率，满足现代材料研发对综合性能评价的迫切需求。
介电常数与介质损耗角正切是揭示瓷类材料微观结构与宏观性能关系的“钥匙”。GB/T1409-2006瓷器介电常数介质损耗测试仪GDAT-S，凭借其20Hz~2MHz的宽频测试能力、接触/薄膜/非接触三位一体的电极适配方案、以及高达0.00001pF的电容分辨率，为瓷类材料的研发、生产与质控提供了强有力的技术支撑。
从特高压电网的安全基石——盘形悬式绝缘子，到信息时代的神经脉络——高频微波介质陶瓷；从日常生活中的日用瓷具，到前沿科技领域的半导体封装基片，GDAT-S的身影贯穿于瓷类材料应用的每一个角落。它不仅是一台测试仪器，更是连接材料配方、工艺制程与最终性能之间的桥梁。
通过规范的操作、细致的维护与深度的应用开发，GDAT-S能够持续稳定地为用户输出精准、可靠的介电性能数据。在人机一体化智能系统与新材料强国战略的大背景下，这款设备将继续发挥其技术优势，助力中国瓷产业从“制造”向“智造”跨越，为全球材料科学的发展贡献中国智慧与中国方案。随技术的不断迭代，我们有理由相信，未来的介电测试将更加智能、更高效，而GDAT-S所奠定的坚实基础，必将在这一进程中留下深刻的印记。
